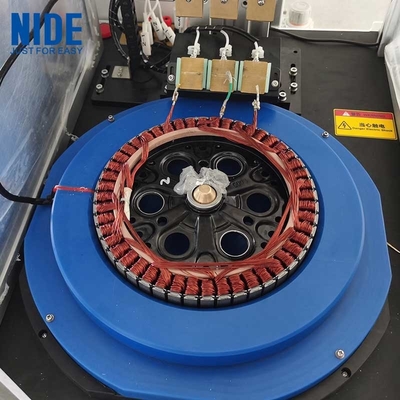

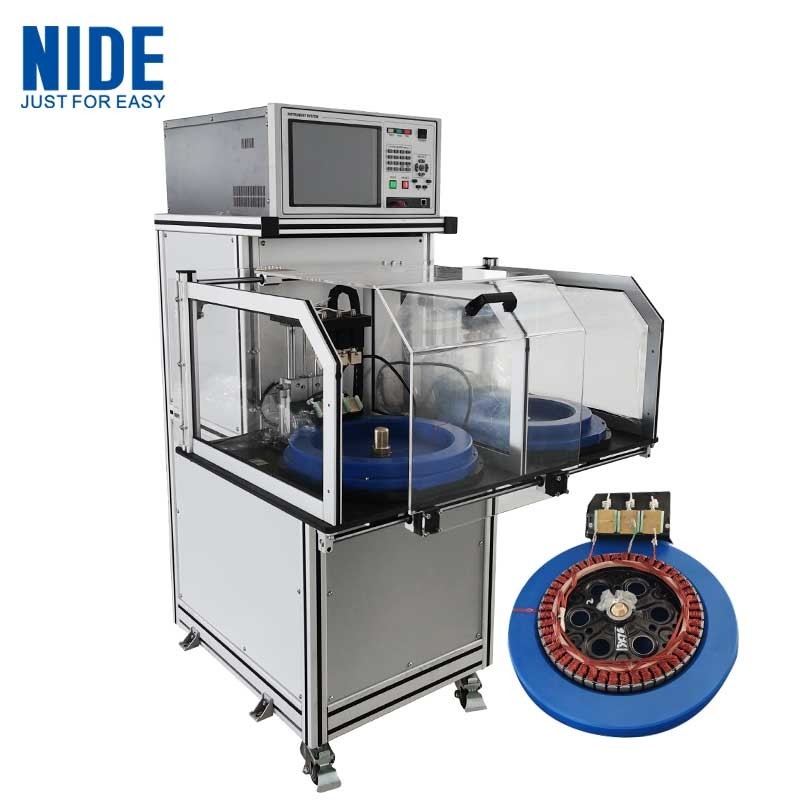

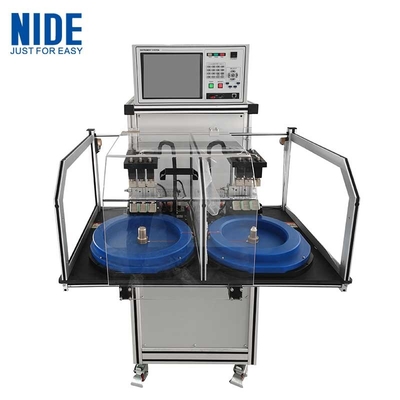

Macchina di testamento dello statore del motore del mozzo della ruota

La macchina di test del statore del motore a ruote BLDC è prima del processo di pressatura dell'albero.

1. Caratteristiche:

Registrazione automatica dei dati di prova, risultati di prova statistici automatici, riassunzione del rapporto statistico di data, mese, anno e possibilità di salvare i risultati statistici.il numero di modello e gli elementi di prova possono essere selezionati arbitrariamente, i dati possono essere salvati dopo aver cambiato modello (non è necessario eseguire l'e-sampling wave surge).

L'apparecchiatura deve essere munita di misure di protezione della sicurezza, per evitare l'uso improprio dell'operatore o il malfunzionamento dell'apparecchiatura causato da incidenti personali o di attrezzature.

Lo standard per gli elementi di prova del motore, inserito manualmente (standard di prova di sovratensione secondo la nostra richiesta, stabilisce automaticamente la forma d'onda di sovratensione standard).elementi di prova falliti, visualizzerà i dati dell'elemento NG e ha l'allarme acustico e luminoso.

Velocità di prova del sistema: il ciclo di prova dello statore del motore a velocità singola non deve superare i 6 secondi.

Il display è un schermo LCD da 10,4 pollici.

La parte ad alta tensione del circuito è separata dalla parte a bassa tensione del circuito per assicurare che l'effetto di isolamento, la sovratensione,i-pot e altri elementi di prova ad alta tensione utilizzando un cavo di alimentazione a schermatura ad alta tensioneIl terreno deve essere in buon contatto.

2. Prova di resistenza dielettrica (Hi-pot):

Applica l'alta tensione di frequenza di potenza per un certo tempo tra l'avvolgimento e la conchiglia; rileva la corrente di perdita del circuito, la tensione di uscita controllata dal programma interno;regola automaticamente la tensione di uscita, non influenzato dalle fluttuazioni della tensione di ingresso.

L'intervallo di impostazione della tensione di uscita / precisione:200~3000VAC50Hz1~60s±(valore di impostazione del 2%+10V)

Intervallo/precisione di misurazione della corrente di rottura:0.1~20mA±2%

Intervallo di allarme attuale preimpostato: limite superiore:0.10 ∙ 20.00 mA, limite inferiore:0.00 ¥5.00mA

Risoluzione corrente: ± 2% × valore di visualizzazione + 0,05 mA; 0,01 mA

Intervallo di tempo di prova/risoluzione:0.5·999s 0,1s/passaggio

Arco di rilevamento: livello 1 ~ 9 ((9 è la sensibilità più elevata)

3. Prova di resistenza all' isolamento

Applica alta tensione CC per un certo periodo tra tutti gli avvolgimenti e il guscio per rilevare la resistenza del circuito.

Valore di impostazione della tensione di uscita: DC500V/1000V±(2% +10V)

Intervallo di misura della resistenza di isolamento:1500MΩ≤100MΩ:±(3%×valore di visualizzazione+0,5MΩ);>100MΩ:±(5%×valore di visualizzazione+5MΩ

Intervallo di impostazione dell'allarme di resistenza all'isolamento:limite superiore: 0 ‰ 500 MΩ;limite inferiore: 1 ‰ 100 MΩ

Angolo/risoluzione del timer di prova: 0,5999s 0,1s/passaggio

4- Prova di sovratensione:

Applica una tensione di impatto di una certa ampiezza e forma d'onda alle due estremità dell'avvolgimento; confronta la differenza tra la forma d'onda di oscillazione e la forma d'onda standard.

L'intervallo di impostazione della tensione di uscita: 500 ~ 3000V ±(3%×valore di visualizzazione+8V)

Frequenza di campionamento: 100 MHz

Progetto di confronto delle forme d'onda: : Area, differenza di area, aureola, fase; l'interfaccia di prova mostra 3 onde di sovraccarico

5. Prova a bassa resistenza a corrente continua:

Applica la corrente continua alle due estremità dell'avvolgimento; misura la temperatura e la resistenza all'avvolgimento e la converte in resistenza a temperatura specificata; visualizza lo squilibrio

La portata può essere impostata.

L'intervallo/precisione di misurazione: 10,0 mΩ~2000Ω ± (0,3%×valore di visualizzazione+3 parole) La compensazione della temperatura può essere impostata.

Intervallo di tempo/risoluzione di prova: 0,5 - 999 s 0,1 s/passo

Risoluzione: 0,001Ω

Sonde/intervallo di temperatura: DS18b20-10.0°C~+50.0°C

Direzione di rotazione: CW. CCW, senza rotazione

Accuratezza: ± 0,5°C (range: - 10°C ~ + 50°C)
