Avvolgitore automatico dell'ago del rotore del motore della bobinatrice dell'ago dell'armatura dello statore BLDC da 380 V per il motore brushless
(1) Induzione della macchina:
Questa avvolgitrice ad ago per motore brushless è progettata per l'avvolgimento della bobina dello statore dell'armatura esterna BLDC. L'avvolgitore della bobina staotor adotta un design dell'avvolgimento esterno del tipo ad ago a doppia posizione. I clienti possono impostare i parametri in base alle proprie esigenze, come avvolgimento automatico, avvolgimento multifilo, indicizzazione automatica, spanning automatico, velocità di avvolgimento, ecc.; Ogni ciclo di azione avvolgerà 2 rotori BLDC contemporaneamente. Funzionamento semplice ed elevata efficienza produttiva.
(2) Parametro tecnico:
| Nome del prodotto: |
Avvolgitrice per bobina di armatura statore BLDC / Avvolgitore ad ago |
| Tipo: |
Automatico |
| ID armatura BLDC: |
20-80mm (altre specifiche possono essere progettate appositamente) |
| Diametro esterno dell'armatura BLDC: |
50-120 mm (altre specifiche possono essere progettate appositamente) |
| Lunghezza dello stack dell'armatura BLDC: |
10-80 mm (corsa standard)
100-200 mm (corsa lunga, personalizzazione speciale)
|
| Diametro filo: |
0,5-1,5 mm (altre specifiche possono essere progettate appositamente) |
| Numero di poli applicabile: |
multipolare |
| Metodo di avvolgimento del motore: |
Avvolgimento dell'ago |
| Stazioni di avvolgimento: |
Due |
| Velocità del mandrino: |
0--300 giri/min (regolabile) |
| Servomeccanismo: |
Due motori di indicizzazione da 4,4 kW
Un motore di avvolgimento da 3KW con freno
Motore a due cablaggi da circa 750 W
|
| voltaggio: |
380 V/50 HZ Trifase a quattro fili |
| Pressione dell'aria: |
0,5-1 MPa |
| Energia: |
20KW |
| Dimensione: |
1200*1360*1800 mm (lunghezza * larghezza * altezza) Non include la griglia |
| Peso: |
600 kg |
(3) Applicazione:
L'avvolgitore ad ago del rotore del motore è adatto per l'avvolgimento esterno dello statore di motori brushless in molti campi come HM, apparecchiature mediche, elettrodomestici e veicoli elettrici.
(4)Funzione e caratteristiche:
1. L'avvolgitrice dell'ago del motore è adatta per l'avvolgimento multipolare della bobina dell'armatura BLDC. Carico e scarico manuale, bloccaggio, avvolgimento e cesoiatura automatici.
2. Il telaio adotta un profilo in alluminio 4080 ispessito e la piastra del tavolo adotta la ghisa per assorbire le vibrazioni, anche quando si avvolge ad alta velocità, la vibrazione è molto piccola.
3. Le parti di utensili e dispositivi adottano la modalità di posizionamento verso il basso, il posizionamento stabile e il serraggio affidabile.
4. Il serraggio e il taglio del filo, la struttura compatta della parte della linea, il serraggio e il taglio del filo vengono completati contemporaneamente;
5. Diversi parametri dello statore e dell'avvolgimento possono essere commutati rapidamente tramite l'HMI per adattarsi ai diversi requisiti dello statore.
6. Cambio rapido degli utensili; (20 minuti con competenza)
7. Protezione completa in lega di alluminio
8. Controllo PLC, visualizzazione guasti
9. La tensione del filo è moderata, nessuna lesione, nessuna rottura, ecc.
10. Il test del sale del prodotto viene eseguito entro 10 mA in un minuto.
11. Indice di sicurezza dell'attrezzatura: accordo con lo standard CE.
12. Efficienza: 120 giri/min.
13. Battito: 5 minuti/rotore BLDC.
14. Rumore: 60-70 decibel o meno.
(5)Spettacolo di immagini

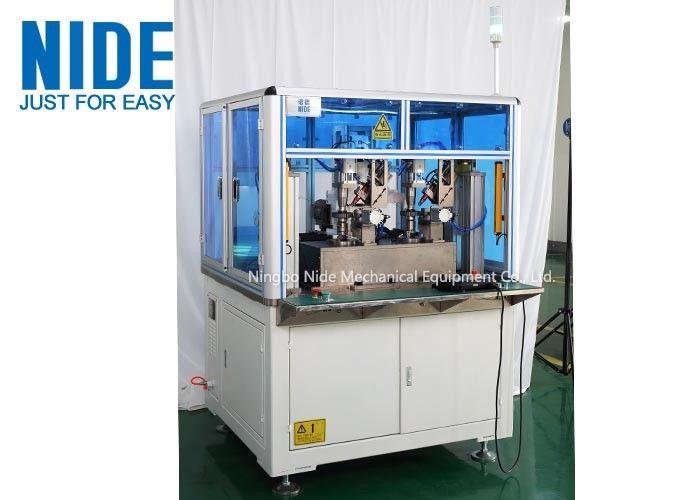

1.L'avvolgitrice ad ago statore BLDC

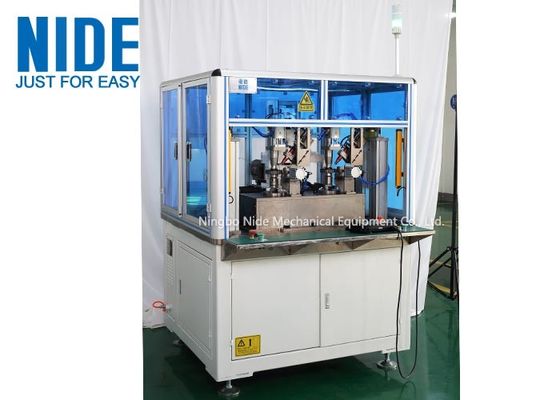

2. L'avvolgitrice dell'ago dello statore BLDC
