| Luogo di origine: | Cina |
| Marca: | nide |
| Certificazione: | none |
| Numero di modello: | Indirizzo: |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa di legno adatta al trasporto marittimo |
| Tempi di consegna: | 60 giorni lavorativi |
| Capacità di alimentazione: | 90 serie all'anno |
| Nome: | macchina per avvolgimento di bobine staotr | Utilizzato per: | Tipo lineare avvolgimento della bobina statore |
|---|---|---|---|
| Colore: | bianco o personalizzato | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Condizione: | Nuovo | Statore OD: | Max 120mm |
| Tipo: | Mezzo | Applicazione: | Fabbricazione di motori BLDC |
| Evidenziare: | Macchina di avvolgimento lineare a bobina di statore,Macchine di avvolgimento a bobina statore a tre pin,Bobinatrice automatica della bobina di statore |
||

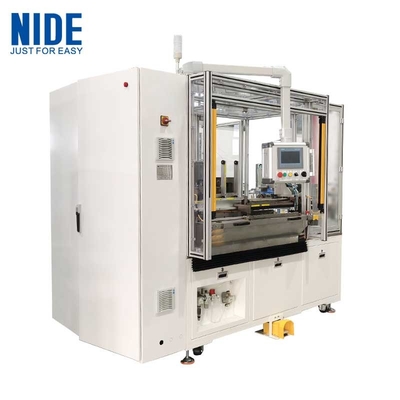

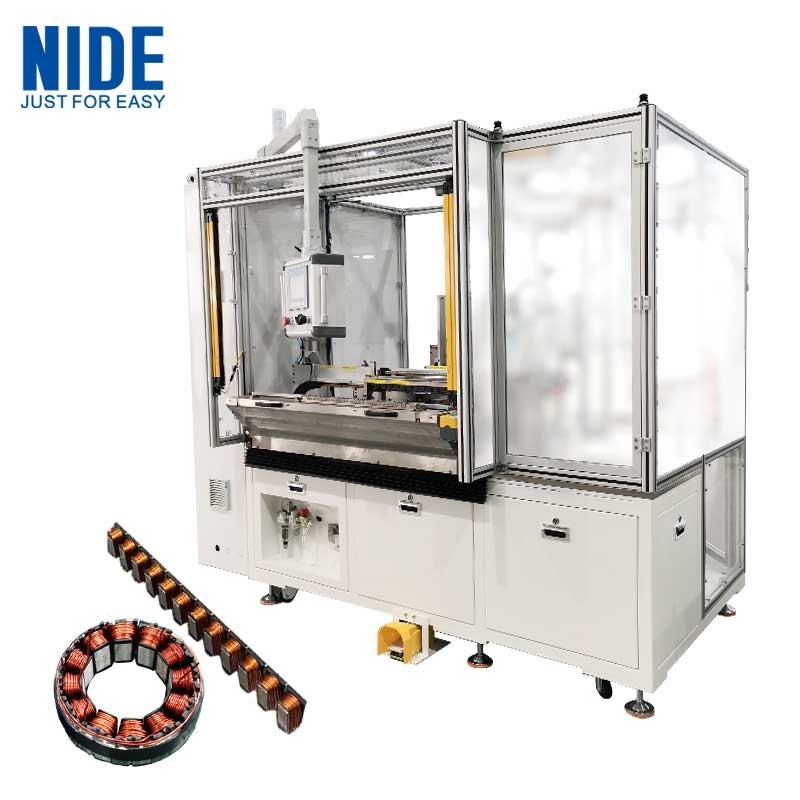

Questa macchina di avvolgimento a aghi BLDC è utilizzata per il processo di avvolgimento dritto a tre pinti.migliorare notevolmente l'efficienza della produzione. Adatto per la bobina del statore del motore BLDC segmentata e lineare.

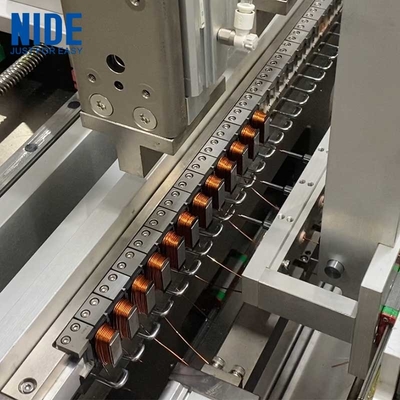

1Utilizzato per l'avvolgimento di statori multipolari: l'apparecchiatura può avvolgere statori a 3 slot contemporaneamente ad ogni movimento, migliorando notevolmente l'efficienza della produzione.
2- caricamento manuale e serraggio automatico dello stampo che riducono gli sforzi manuali.
3. Il processo di avvolgimento può realizzare funzioni di tocco multiplo (impostazioni dello schermo), fissaggio del filo e taglio del filo.
4Il numero di slot e di curve può essere impostato tramite l'interfaccia uomo-macchina.
5Si possono sostituire stampi diversi per soddisfare le diverse specifiche dello statore da produrre.I parametri di avvolgimento possono essere utilizzati per diversi statori e i parametri di avvolgimento possono essere rapidamente commutati attraverso l'interfaccia uomo-macchina per soddisfare i requisiti di diversi statori.
6- L'apparecchiatura ha una funzione di allarme.
7. prestazioni di sicurezza: questa macchina adotta il sistema di protezione della sicurezza e la protezione di interruttore di porta di sicurezza. doppio avvio, guardie di sicurezza per la raccolta e il posizionamento dei materiali.
8Utilizzato per avvolgimento di statore rettilineo, carico e scarico manuali, fissaggio automatico, avvolgimento automatico, cambio automatico di palo, tappatura automatica, aggancio automatico,Taglio pneumatico del primo e dell'ultimo filo.
9L'apparecchiatura dispone di modalità di azione singola/stepper/automatica che possono essere convertite l'una nell'altra.Adatto a funzionare con i tre metodi di avvolgimento (pali consecutivi / fasi complete / statore completo) del dispositivo.
10Piastra di metallo completa e protezione per la scheda del PC.
| Nome della produzione: | Macchina di avvolgimento a bobina di statore lineare a tre pin |
| Diametro massimo dello statore: | Fino a 120 mm |
| Lunghezza della pila: | Fino a 50 mm |
| Numero di denti: | Fino a 36 slot |
| Diametro del filo: | Fino a 1,6 mm (bisogna sostituire il tenditore per diversi intervalli di diametro del filo) |
| Metodo di avvolgimento: | adatti a funzionare con i tre metodi di avvolgimento (poli consecutivi / fasi complete / statore completo) |
| Tempo del ciclo di produzione: | Max 80 secondi. |
| La velocità di avvolgimento: | ≥ 99%. |
| Tempo di ciclo: | ≤ 80 sec/pezzo (12 poli) |
| Pressione dell'aria: | 0.4️0.7 MPa |
| Fornitore di alimentazione: | 380V/50HZ trifase a quattro fili |
| Potenza totale: | 12 kW |
| Dimensioni: | Lunghezza1850*larghezza2350*altezza1800mm |
| Peso: | Circa 950 kg. |
