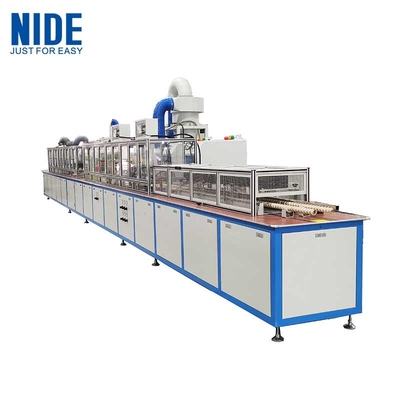

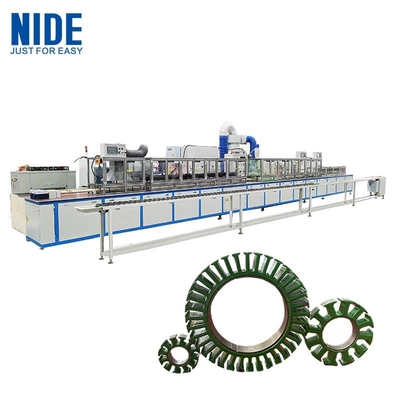

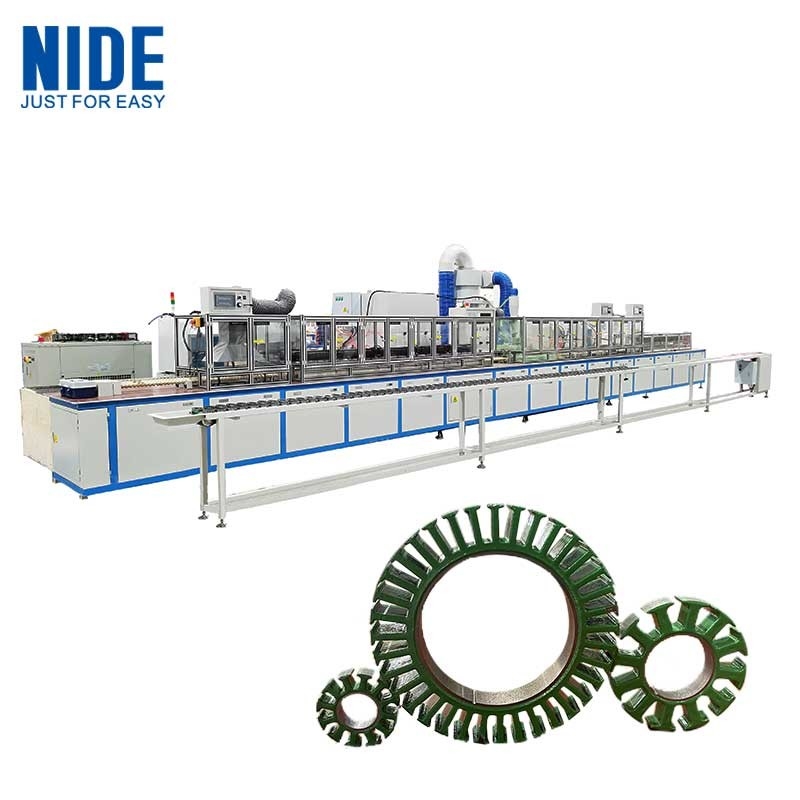

Linea automatica di rivestimento isolante in polvere elettrostatica per il nucleo dello statore del motore senza spazzole

1Applicazione

La macchina per il rivestimento in polvere è utilizzata appositamente per il rivestimento del micro rotore del motore e della potenza di isolamento dello slot dello statore del motore senza spazzole.Sostituisce la tradizionale tecnologia di inserimento della carta isolante e migliora l'efficienza della produzioneMigliora l'equilibrio, la resistenza alla tensione e le altre proprietà elettriche del motore e facilita anche l'avvolgimento dell'avvolgimento dell'armatura.

2Principio di funzionamento:

Il processo di rivestimento del letto fluidizzato elettrostatico è adottato e il riscaldamento ad alta frequenza viene rapidamente curato.in modo che la polvere di resina epossidica sia fusa e livellata a causa del calore e aderisca alla superficie dello statore e del rotore per formare un rivestimento isolante di alta qualità, che sostituisce la carta isolante tradizionale.

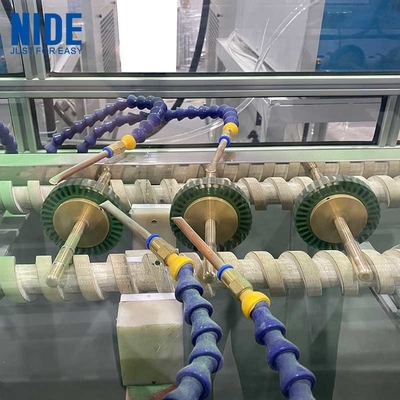

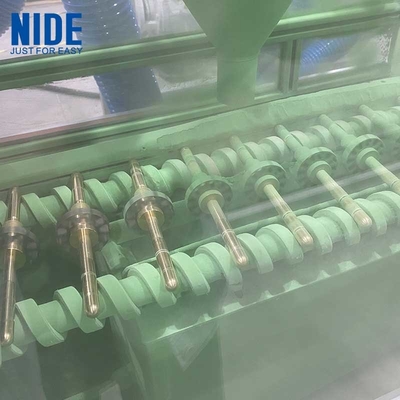

Lo statore e il rotore sono trasportati al letto fluidizzato da una vite.e quindi è uniformemente rivestito sull'armatura sotto l'azione di elettricità statica ad alta tensione. la polvere non necessaria per il rivestimento dell'armatura viene rimossa soffiando, raschiando e altri metodi.in modo che lo slot dell'armatura abbia uno strato di isolamento uniforme.

3- Caratteristiche tecniche:

3.1. Alta efficienza di lavoro e bassa intensità del lavoro;

3.2Lo strato di isolamento è uniforme e lo spessore del rivestimento può essere regolato in base alle esigenze del cliente;

4Parametri tecnici:

Dimensioni (L×W×H): 12300×810×1470 mm

Tensione: trifase 380V, 60HZ

Potenza totale: 90 kW

Velocità di trasporto del rotore: 0,1 M/min

Spessore del rivestimento: 0,15 mm (secondo le specifiche della polvere)

Tasso di recupero della polvere: 98%

Volume dell'aria circolante di polvere: 2500M3/h

5Descrizione strutturale:

La macchina è costituita da un dispositivo di pre riscaldamento e raffreddamento, un dispositivo di trasmissione, un rivestimento fluidizzato del letto, un dispositivo di pulizia della polvere, un dispositivo di recupero della polvere, un sistema di riscaldamento ad alta frequenza, un sistema di raffreddamento,telaio e copertura protettiva.

6Controllo dello spessore del rivestimento

6.1Sotto la stessa alta tensione elettrostatica, riducendo la velocità della vite e aumentando la pressione dell'aria di alimentazione della polvere si può aumentare lo spessore del rivestimento.

6.2A una certa velocità di vite, aumentando l'alta pressione elettrostatica e fluidizzando la pressione dell'aria si può aumentare adeguatamente lo spessore del rivestimento.ma se l'alta pressione elettrostatica è troppo grande, influenzerà la piattezza del rivestimento.

6.3La pressione dell'aria di alimentazione della polvere non deve essere troppo elevata, altrimenti la polvere traboccherà.

7Controllo della temperatura di riscaldamento

7.1 regolare la potenza di uscita ad alta frequenza in base alle dimensioni dell'armatura e alle esigenze di riscaldamento della polvere.

7.2 Dopo la regolazione, registrare i dati e non modificare i parametri a volontà.
