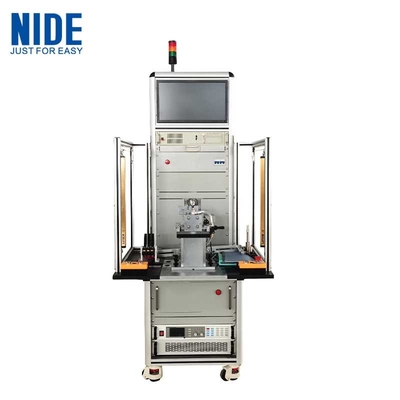

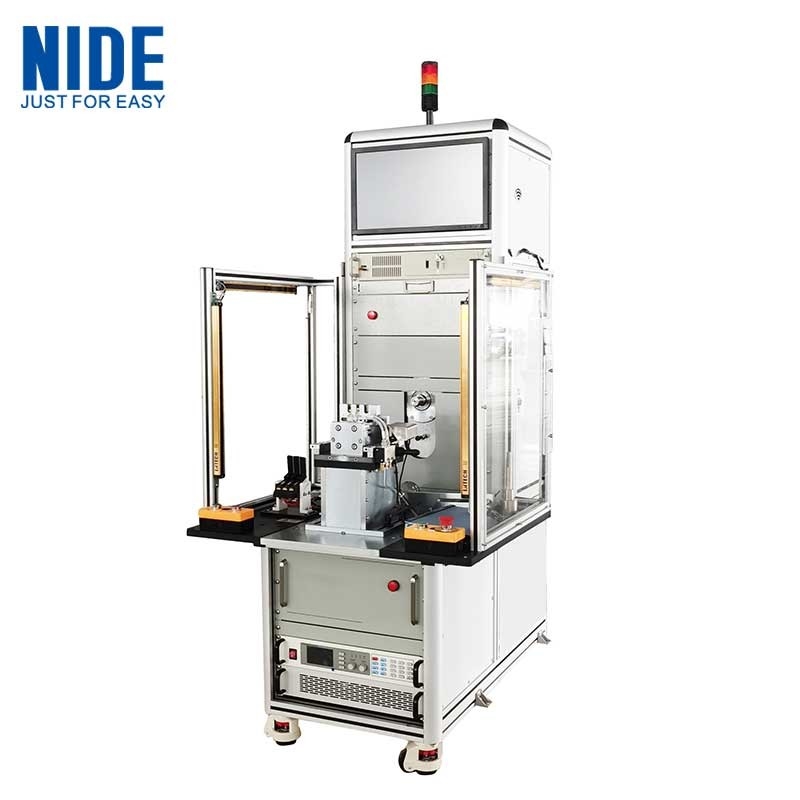

Macchina di prova del motore del mozzo delle ruote BLDC automatica

I. Macchina di prova senza carico del motore

Caratteristiche di prova:

1. Prova di resistenza dielettrica (Hi-pot)

1.1 Intervallo/precisione di impostazione della tensione di uscita:AC200~3000V ± 2%*valore impostato+10V

1.2 Intervallo/precisione di misurazione della corrente di rottura:00,10 ∙ 20,00 mA ± 2%*valore di visualizzazione + 0,05 mA

1.3 Limite superiori del raggio di allarme di corrente prestabilito:0.10 ∙ 20.00 mA; limite inferiore:0.00 ∙ 20.00 mA

1.4 Intervallo di tempo di prova/risoluzione:0.5999.9s 0,1s/passo

1.5 rilevamento dell'arco: livello 1~9

2- Prova di resistenza dell'isolamento

2.1 Intervallo/precisione di impostazione della tensione di uscita: DC500V/1000V ± 2%*valore impostato+10V

2.2 Intervallo di misura della resistenza all'isolamento:1 ¥500MΩ±3%*valore di visualizzazione+0,5MΩ

2.3 Intervallo di impostazione dell'allarme di resistenza all'isolamento: limite superiore: 0 ‰ 500 MΩ; limite inferiore: 1 ‰ 500 MΩ

2.4 Intervallo di tempo di prova/risoluzione: 0,5999,9 s 0,1 s/passo

3- Prova di sovratensione:

3.1 Intervallo di impostazione della tensione di uscita: 500~3000V±3%*valore di visualizzazione+8V

3.2 Progetto di confronto delle forme d'onda: differenza di area, area diversa, corona, posizione di fase

4. Prova di bassa resistenza a corrente continua:

4.1 Intervallo/precisione di misura:0.01Ω20KΩ ±0,3%*valore di visualizzazione + 3 cifre, compensazione della temperatura può essere impostata

4.2 Intervallo di tempo di prova/risoluzione:0.3·300s 1s/passaggio

II. Macchina di prova del carico motore:

Sistema di prova

1.Parametro di prova:

RPM, coppia, potenza di uscita, tensione, corrente, potenza di ingresso, tensione del condensatore, fattore di potenza, frequenza, efficienza, temperatura ambiente e rotazione.

2. Misurazione dell'output:

2.1 Misura RPM:

00,01 rpm~999,99 rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm Precisione migliore di ±0,1% F.S.

2.2 Misura della coppia:

10 mNm~200 mNm, precisione: 0,5% F.S.;

300mNm~500Nm, precisione migliore di ±0,2% F.S.

2.3 Misura della potenza di uscita:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, precisione migliore di ± 0,2% F.S.

2.4 Misura di rotazione: CW, CCW, STALL

3Funzione principale:

3.1 Prova delle prestazioni: prova manuale/automatica/in punto fisso. prova delle giri al minuto, coppia, potenza di uscita, tensione, corrente, potenza di ingresso, tensione del condensatore, fattore di potenza, frequenza, efficienza,temperatura ambiente e rotazione;

3.2 Prova prima della consegna: fissare una delle coppie, giri al minuto, corrente, potenza di uscita, confrontare gli altri elementi, giudicare OK/NG.

3.3 Prova del tempo di vita: dotata di 15 fasi di prova del carico e del valore fisso e del tempo fisso.

4. Configurazione IPC:

4.1 Cassa: memoria 4 GB; disco rigido: 120 GB

4.2 Monitor: 19 pollici

5. Operazione di base

connessione elettronica esterna;

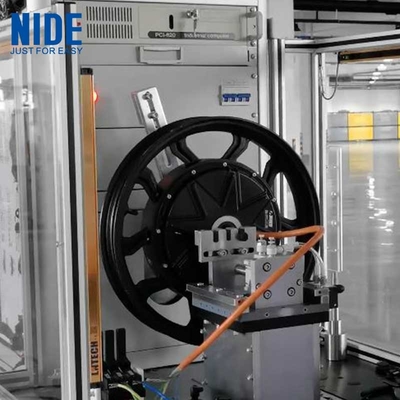

Caricare il motore sul dispositivo, regolare la posizione del motore per collegare l'albero del motore all'albero del dinamometro.

Collegare il cavo di alimentazione del motore all'uscita della sorgente di alimentazione CC tramite la scatola di connessione del filo.

Pagine di prova (solo per riferimento)
