155 gradi F classe DM Materiale isolante Stator slot carta isolante
Caratteristiche e usi del materiale di carta isolante DM:
La carta isolante DM è un materiale composito morbido a due strati legato da una pellicola di poliestere e da un tessuto non tessuto di fibre di poliestere;
grado di resistenza al calore F;
ha ottime proprietà meccaniche, proprietà dielettriche e proprietà adesive;
È adatto per l'isolamento delle fessure, per l'isolamento tra giri e per l'isolamento dei pad nei motori e negli apparecchi elettrici.
Precauzioni per l'installazione di carta isolante per motori
L'orientamento corretto del lato liscio della carta isolante del motore può migliorare le prestazioni di isolamento del motore e proteggere l'involucro e le avvolgimenti del motore,che è cruciale per il normale funzionamento del motoreDurante il processo di installazione della carta isolante per motori,è necessario prestare attenzione ai seguenti punti per garantire la qualità della carta isolante del motore e la qualità dell'installazione e garantire il normale funzionamento del motore.
1- la carta isolante del motore deve essere ispezionata prima di essere installata sul motore; se la carta isolante del motore risulta arrugginita o danneggiata, deve essere sostituita in tempo utile;
2. Prima di installare la carta isolante sul motore, il motore e le avvolgimenti devono essere puliti.
3Dopo l'installazione della carta di isolamento del motore, il motore deve essere sottoposto a prova di isolamento per assicurarsi che le prestazioni di isolamento del motore soddisfino i requisiti.
Carta isolante per motori Parametri del prodotto:
| Nome del parametro |
Unità |
parametro |
| Spessore della carta isolante |
mm |
0.13 |
0.15 |
0.17 |
0.20 |
0.22 |
0.24 |
0.26 |
0.28 |
0.30 |
0.36 |
0.42 |
0.48 |
|
Il Consiglio ha adottato
deviazione
|
Gsm |
143±14 |
162±16 |
182±18 |
217±22 |
252±25 |
287±29 |
322±32 |
357±36 |
377±38 |
462±46 |
532±53 |
602±60 |
|
filmato
spessore
|
mm |
0.025 |
0.036 |
0.050 |
0.075 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
| Tensione di rottura |
KV |
≥ 5 |
≥ 7 |
≥ 9 |
≥ 11 |
≥ 12 |
≥ 12 |
≥ 13 |
≥ 15 |
≥ 16 |
≥ 20 |
≥ 22 |
≥ 23 |
| Tensione di rottura dopo piegatura |
KV |
≥ 5 |
≥ 7 |
≥ 8 |
≥ 10 |
≥ 11 |
≥ 11 |
≥ 12 |
≥ 14 |
≥ 15 |
≥ 18 |
≥ 20 |
≥ 22 |
| Resistenza alla trazione (longitudinale) |
N/CM |
≥ 120 |
≥ 140 |
≥ 140 |
≥ 180 |
≥ 220 |
≥ 240 |
≥ 260 |
≥ 270 |
≥ 280 |
≥340 |
≥ 380 |
≥ 410 |
| Resistenza alla trazione (laterale) |
N/CM |
≥ 80 |
≥ 100 |
≥ 110 |
≥ 150 |
≥ 190 |
≥ 210 |
≥ 230 |
≥ 250 |
≥ 260 |
≥ 300 |
≥340 |
≥370 |
| Allungamento (longitudinale) |
% |
≥ 15 |
≥ 20 |
| Allungamento (laterale) |
% |
≥ 20 |
≥ 20 |
| Adesione normale |
Non stratificato
|
| Adesione a caldo |
Non stratificato, senza schiuma, senza colla (200 ± 2 °C, 10 minuti) |

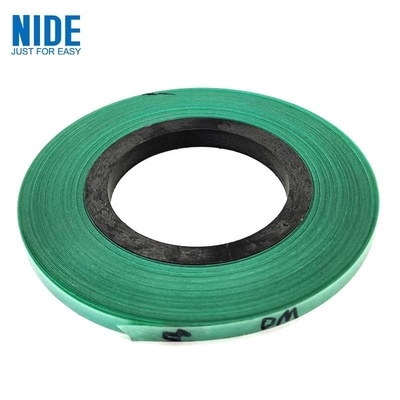

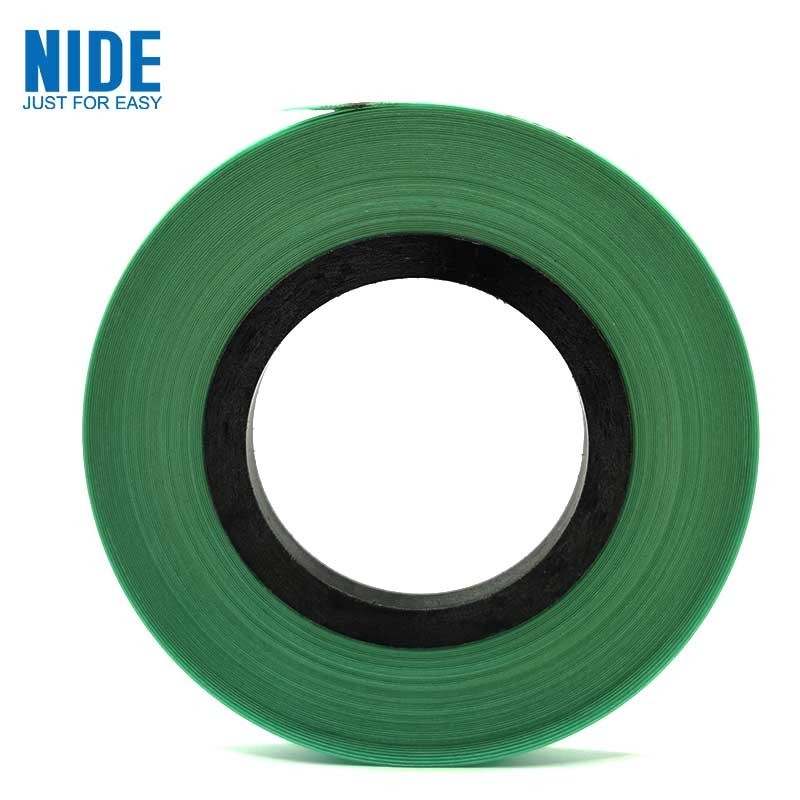

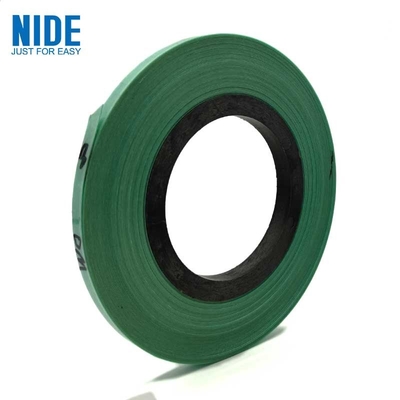

Mostra di immagini in carta di isolamento del motore
Informazioni necessarie per l'indagine sui materiali isolanti
Sarebbe meglio se il cliente potesse inviarci un disegno dettagliato, incluse le informazioni di seguito.
a. Tipo di materiale isolante: carta isolante, cuneo (compresi DMD, DM, film poliestere, PMP, PET, NHN, NMN, PM, fibra vulcanizzata rossa)
b. Dimensioni del materiale isolante: larghezza, spessore e tolleranza.
c. Classe termica del materiale isolante: classe F, classe E, classe B, classe H, classe C
d. Applicazioni di materiali isolanti
e. Quantità richiesta: normalmente il suo peso
f. Altri requisiti tecnici.
Forniamo anche diversi tipi dimateriali isolanti elettriciper statori o armature, quali:carta isolante- ecuneo isolanteDMD classe B/F, DM classe B/F, film poliestere classe E, fibra vulcanizzata rossa classe A, NH& NHN, ecc.
A proposito del componente e degli accessori del motore
NIDE è in grado di fornire la gamma completa di componenti per motori elettrici quali commutatore, cuscinetto a sfera, protettore termico, spazzola al carbonio, carta isolante, albero, magnete, ventola, copertura del motore, ecc.
