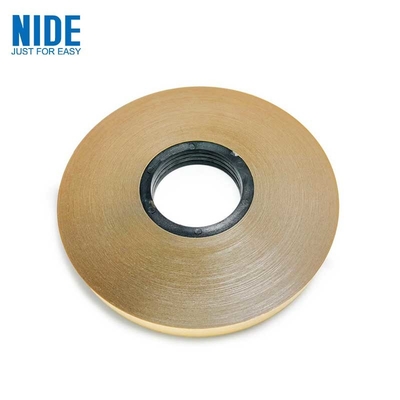

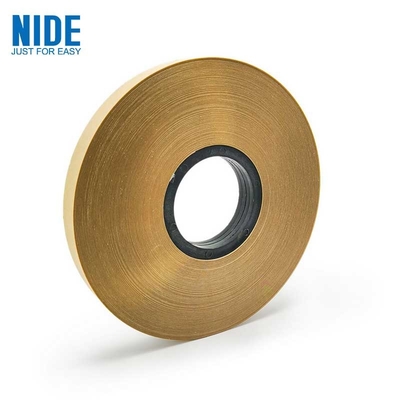

Pmp Carta isolante costituita da uno strato di pellicola di poliestere e da due strati di carta isolante elettrica
Applicazione:
Polyester film capacitor paper soft composite foil is an insulating material product made of a layer of polyester film coated with adhesive in the middle of the upper and lower layers of capacitor paper, denominato PMP.
Caratteristiche:
senza delaminamento
senza schiuma
senza flusso di colla
NIDE può elaborare vari materiali isolanti slot in base alle esigenze del cliente, e fornire diversi gradi, diverse dimensioni e diverse forme di carta isolante slot a forma, cunei slot,È adatto per l'isolamento degli slot dello statore di tutti i tipi di motori senza spazzole, passo a passo e servomotori e può soddisfare la domanda di isolamento degli slot tramite inserimento manuale.
Parametro del prodotto:
| Nome del prodotto |
Carta isolante per motori PMP |
| Materiale |
1 strato di pellicola di poliestere + 2 strati di carta isolante elettrica |
| Grado |
Grado F |
| Colore |
Giallo |
| Spessore |
0.15~0.47 (mm) |
| Larghezza |
5-100 (mm) |
| Caratteristiche |
Ha buone proprietà dielettriche |
| Resistenza al calore |
155 gradi. |
| Costumi |
- Sì, sì. |
| Descrizione della confezione |
cartone |
Utilizzo del prodotto
Isolamento tra slot e giri di piccoli motori.
Dati tecnici:
| Articolo |
Unità |
Parametro |
| Spessore del materiale |
mm |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
| Diviazione dello spessore |
mm |
± 0.02 |
± 0.02 |
± 0.02 |
± 0.02 |
± 0.02 |
| Quantitativo e deviazione |
g/m2 |
130±13 |
150 ± 15 |
185±19 |
215±22 |
255±26 |
| spessore della membrana |
mm |
0.036 |
0.05 |
0.075 |
0.10 |
0.125 |
|
Resistenza alla trazione
Verticale
Orizzontale
|
N/10 mm
N/10 mm
|
≥ 60
≥ 40
|
≥ 90
≥ 80
|
≥ 120
≥105
|
≥ 140
≥ 120
|
≥ 180
≥ 150
|
|
L'allungamento
Verticale
Orizzontale
|
Percentuale |
≥ 15
≥ 20
|
≥ 15
≥ 20
|
≥ 15
≥ 20
|
≥ 15
≥ 20
|
≥ 15
≥ 20
|
|
Tensione di rottura
Non piegare
|
KV |
≥ 5 |
≥ 7 |
≥ 8 |
≥ 10 |
≥ 11 |
| Coesione normale |
|
Nessuna stratificazione |
| Adesione termica |
180±2°C10min |
Niente stratificazione, nessuna schiuma, nessun flusso di colla |
| Grado di resistenza al calore |
|
Classe F 155 gradi |
| Colore |
|
Blu/verde/rosso |
Mostra cinematografica
Informazioni necessarie per l'indagine sui materiali isolanti
Sarebbe meglio se il cliente potesse inviarci un disegno dettagliato, incluse le informazioni di seguito.
a. Tipo di materiale isolante: carta isolante, cuneo (compresi DMD, DM, film poliesterico, PMP, PET, NHN, NMN, PM, fibra vulcanizzata rossa)
b. Dimensioni del materiale isolante: larghezza, spessore e tolleranza.
c. Classe termica del materiale isolante: classe F, classe E, classe B, classe H, classe C
d. Applicazioni di materiali isolanti
e. Quantità richiesta: normalmente il suo peso
f. Altri requisiti tecnici.
Forniamo anche diversi tipi dimateriali isolanti elettriciper statori o armature, quali:carta isolante- ecuneo isolanteDMD classe B/F, DM classe B/F, film poliestere classe E, fibra vulcanizzata rossa classe A, NH& NHN, ecc.
A proposito del componente e degli accessori del motore
NIDE è in grado di fornire la gamma completa di componenti per motori elettrici quali commutatore, cuscinetto a sfera, protettore termico, spazzola al carbonio, carta isolante, albero, magnete, ventola, copertura del motore, ecc.
