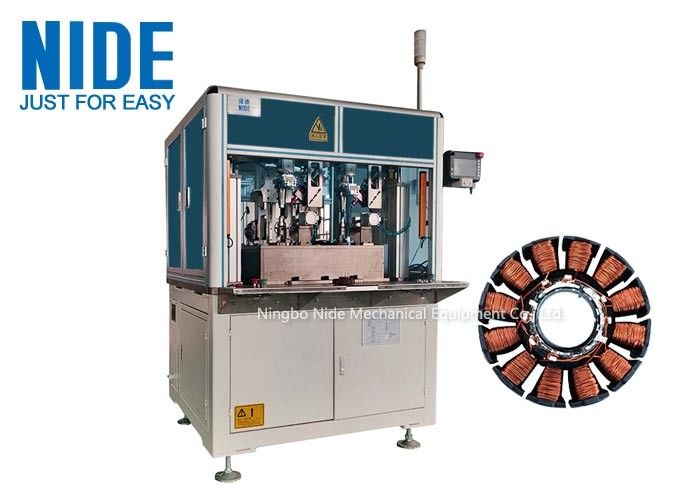

Motore elettrico statore esterno 120 Rpm bobina avvolgente macchina

Statori automatici per motori elettricimacchina di avvolgimento a bobina con avvolgitore ad ago a 2 stazioni

(1) Avvolgitore automatico a statore esterno Dati tecnici:

(2) Avvolgitore automatico di statore esterno Applicazione:

La macchina di avvolgimento statore esterna automatica è utilizzata per la fabbricazione di motori BLDC, quali motori di riscaldamento dell'aria, motori di pompe di calore, motori di condensatori, motori di unità di raffreddamento, motori di evaporatori,motore per apparecchiature elettroniche per la dissipazione dell'aria o del calore, ecc.


(3) Avvolgitore automatico di statori esterni Funzione e caratteristiche:
1. La macchina di avvolgimento automatica a motore statore adotta la tecnologia di avvolgimento a bobina a ago, è adatta per il avvolgimento a bobina di armatura BLDC a poli multipli.avvolgimento e taglio.
2Il telaio adotta un profilo di alluminio spessito 4080, e la piastra del tavolo adotta ghisa per assorbire le vibrazioni, anche quando avvolgendo ad alta velocità, la vibrazione è molto piccola.
3. le parti di attrezzatura e di apparecchiatura adottano una modalità di posizionamento verso il basso, un posizionamento stabile e una stretta affidabile.
4. Il serraggio e il taglio del filo, la struttura della parte della linea compatta, il serraggio e il taglio del filo sono completati in una sola volta;
5I diversi parametri dello statore e dell'avvolgimento possono essere rapidamente commutati attraverso l'HMI per adattarsi ai diversi requisiti dello statore.
6. Cambiamento rapido di attrezzatura; ((20 minuti con competenza)
7Protezione completa in lega di alluminio
8Controllo PLC, visualizzazione dei guasti
9La tenuta del filo e' moderata, nessuna ferita, nessuna rottura, ecc.
10La prova del sale del prodotto è effettuata entro 10 mA in un minuto.
11Indice di sicurezza delle attrezzature: conforme alla norma CE.
12Efficienza: 120 giri / min.
13Ritmo: 5 minuti / rotore BLDC.
14Rumore: 60-70 decibel o meno.

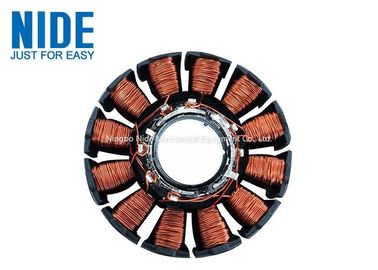

(4) Visualizzazione automatica della figura dello statore:
