BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm

BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm

  • BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
  • BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
  • BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
  • BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
  • BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
BLDC Stator Armature Needle Coil Winding Machine per motore senza spazzole Efficienza 120 Rpm
Dettagli:
Luogo di origine: La Cina
Marca: NIDE
Certificazione: CE
Numero di modello: ND-R2SW02B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Caso di legno che è adatto a trasporto del mare
Tempi di consegna: 65 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 120 insiemi all'anno
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: Macchina per avvolgere l'ago della armatura dello statore BLDC Colore: personalizzato
Tipo: Automazione Utilizzato per: Rotore di armatura esterna del motore BLDC
Identificazione del rotore: 20-80 mm OD del rotore: 50-120mm
Efficienza: 120 giri al minuto stazioni d'avvolgimento: DUE
Evidenziare:

bobinatrice del fan

,

bobinatrice automatica del motore

380V Automatica BLDC statore armatura ago bobina bobina macchina di avvolgimento motore rotore avvolgitore ago per motore senza spazzole





(1) Induzione della macchina:

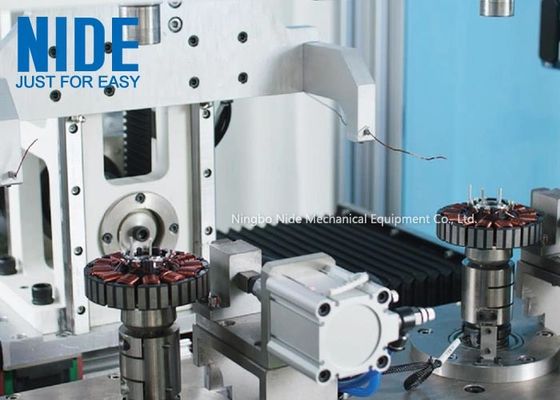

Questa macchina di avvolgimento con ago senza spazzola è progettata per l'avvolgimento della bobina dello statore dell'armatura esterna BLDC.I clienti possono impostare i parametri in base alle proprie esigenze, come avvolgimento automatico, avvolgimento multifili, indicizzazione automatica, spanning automatico, velocità di avvolgimento, ecc.; ogni ciclo di azione avvolgerà 2 rotori BLDC contemporaneamente.semplice funzionamento e elevata efficienza produttiva.





(2) Parametro tecnico:

Nome del prodotto: Macchina di avvolgimento della bobina dell'armatura dello statore BLDC/avvolgitore ad ago
Tipo: Automazione
ID dell'armatura BLDC: 20-80 mm (altre specifiche possono essere appositamente progettate)
BLDC Armature O.D.: 50-120 mm ((Altre specifiche possono essere appositamente progettate)
lunghezza della pila di armature BLDC:

10-80 mm ((Stratto standard)

100-200mm ((Lungo tratto, personalizzazione speciale)

Dia del filo: 0.5-1.5 mm ((Altre specifiche possono essere appositamente progettate)
Numero di palo applicabile: multipolare
Meccanismo di avvolgimento del motore: Avvolgimento dell'ago
Stazioni di avvolgimento: Due.
Velocità del mandrino: 0-300 RPM (regolabile)
Meccanismo servo:

Due motori di indicizzazione da 4,4 kW

Un motore a carica di 3 kW con freno

Motore a due fili di potenza uguale o superiore a 750 W

Voltaggio: 380V/50HZ fili trifase quattro
Pressione dell'aria: 00,5--1Mpa
Potenza: 20 kW
Dimensione: 1200*1360*1800mm (Lungozza * Larghezza * Altezza)
Peso: 600 kg





(3) Applicazione:

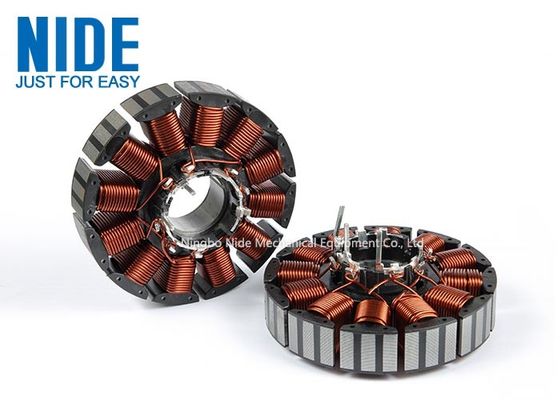

La macchina di avvolgimento dell'ago del rotore del motore è adatta per l'avvolgimento dello statore esterno del motore senza spazzole in molti campi come HM, attrezzature mediche, elettrodomestici e veicoli elettrici.





(4)Funzione e caratteristiche:

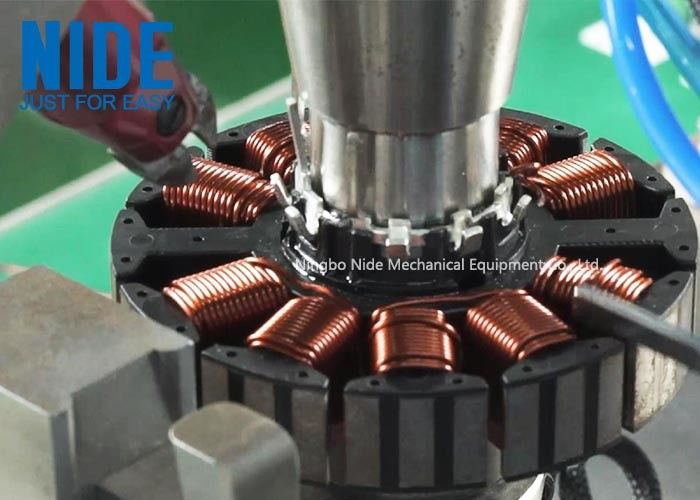

1. La macchina di avvolgimento con ago motore è adatta per avvolgimento di bobine di armature BLDC a poli multipli.

2Il telaio adotta un profilo di alluminio spessito 4080, e la piastra del tavolo adotta ghisa per assorbire le vibrazioni, anche quando avvolgendo ad alta velocità, la vibrazione è molto piccola.

3. le parti di attrezzatura e di apparecchiatura adottano una modalità di posizionamento verso il basso, un posizionamento stabile e una stretta affidabile.

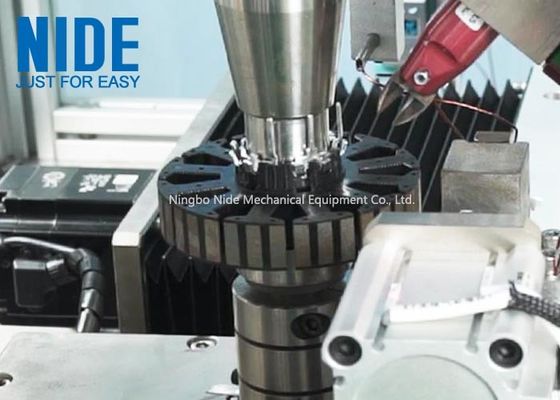

4. Il serraggio e il taglio del filo, la struttura della parte della linea compatta, il serraggio e il taglio del filo sono completati in una sola volta;

5I diversi parametri dello statore e dell'avvolgimento possono essere rapidamente commutati attraverso l'HMI per adattarsi ai diversi requisiti dello statore.

6. Cambiamento rapido di attrezzatura; ((20 minuti con competenza)

7Protezione completa in lega di alluminio

8Controllo PLC, visualizzazione dei guasti

9La tenuta del filo e' moderata, nessuna ferita, nessuna rottura, ecc.

10La prova del sale del prodotto è effettuata entro 10 mA in un minuto.

11Indice di sicurezza delle attrezzature: conforme alla norma CE.

12Efficienza: 120 giri / min.

13Ritmo: 5 minuti / rotore BLDC.

14Rumore: 60-70 decibel o meno.





(5)Mostra cinematografica

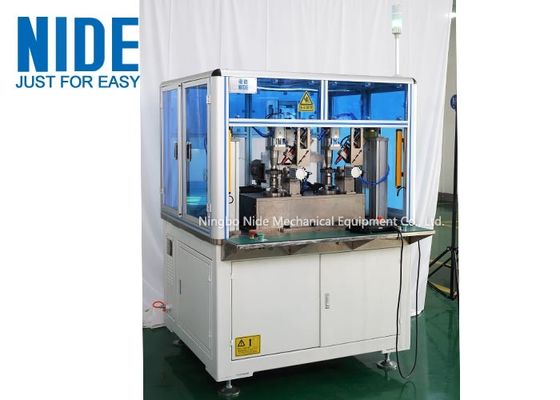

1.La macchina di avvolgimento con aghi statori BLDC

brushless motor BLDC armature needle winding machine needle winder

2. La macchina di avvolgimento degli aghi statori BLDC

double stations BLDC rotor needle winder motor coil winding machine
