Luogo di origine: | La Cina |
Marca: | Nide |
Certificazione: | CE |
Numero di modello: | ND-SSW02 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa di legno adatta per il trasporto del mare |
Tempi di consegna: | 45 giorni lavorativi |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 800 insiemi all'anno |
Nome di prodotto: | BLDC automatico ha segmentato la bobinatrice del centro dello statore | Tpye: | automatico |
---|---|---|---|
Lunghezza della pila dello statore: | 0mm~100mm | Tempo di ciclo: | 20S |
Tensione: | 220V | Circostanza: | Nuovo |
Garanzia: | 1 anno | Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare |
Evidenziare: | Bobinatrice dello statore di 3 stazioni,Bobinatrice dello statore del motore di BLDC,Bobinatrice segmentata dello statore |

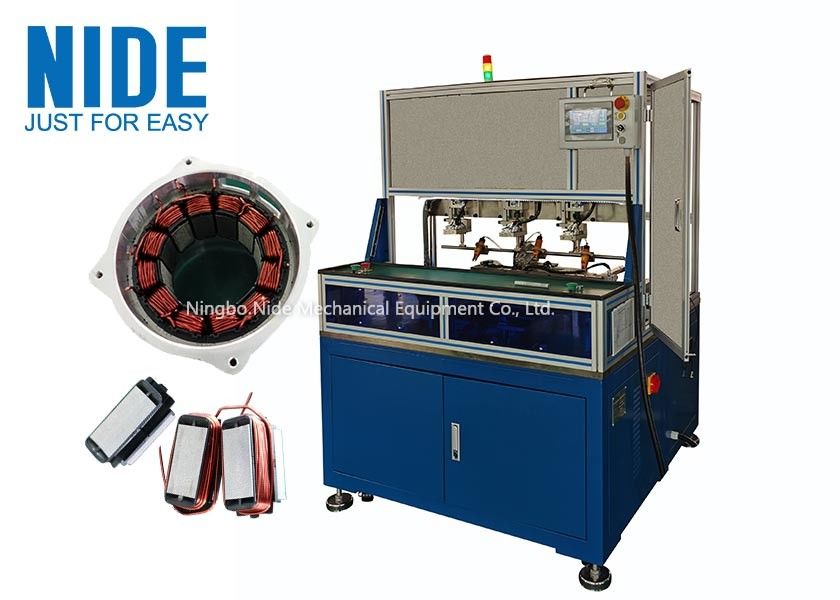

Bobinatrice automatica del centro dello statore di segmento di BLDC con 3 stazioni
Questa bobinatrice automatica segmentata dello statore adotta una progettazione d'avvolgimento dell'ago della tre-stazione, che può avvolgere simultaneamente i 6 centri dello statore dei motori senza spazzola. La progettazione della bobinatrice segmentata dello statore si conforma al principio uomo/macchina. L'altezza della bobinatrice è adatta ad impiegati da stare fino a lavoro. È conveniente e sicuro da funzionare. Eccetto per caricamento e lo scarico manuali dei materiali, tutti i altri comandi automatici possono minimizzare le azioni trattate e ridurre l'intensità di lavoro senza colpire le condizioni fisiche personali degli operatori. Faccia i requisiti alto-che-usuali. La bobinatrice segmentata dello statore ha buone e misure complete della protezione della sicurezza. Le parti di rotazione, le parti pericolose e le parti pericolose dell'attrezzatura, quali le cinghie di trasmissione, assi, catene della trasmissione, accoppiamenti, pulegge, ingranaggi, volani, denti per catena, ecc., sono fornite di dispositivi di protezione. Quando l'operatore non può entrare nell'area pericolosa o quando il randagio del personale nell'area pericolosa, l'attrezzatura può percepire l'azione corrispondente della protezione e non causerà il danno al personale: il commutatore del bottone dell'arresto di emergenza è configurato ed il sistema di controllo del dispositivo della protezione realizza l'interruttore di sicurezza del legame.
Caratteristiche
Due modi di singola bobina e della bobina di doppio strato possono essere realizzati cambiando i dispositivi, gli accessori e la ricerca degli errori dell'attrezzatura.
Installi manualmente il centro dello statore, automaticamente avvolgono il cavo, lasciano la testa del filo, automaticamente striscia il cavo (facoltativo), manualmente prendono lo statore,
L'altezza dell'attrezzatura della bobinatrice è adatta ad impiegati da stare e fare funzionare la macchina, realizzando tutto il controllo automatico,
Il servo controllo motorio, la disposizione d'avvolgimento è ordinato ed ordinato e la bobina è secondo il disegno.
Il doppio asse e tre stazioni, la distanza fra il doppio asse della stazione è 400mm.
Il tasso del difetto del prodotto è di meno di 0,1%;
I requisiti di sicurezza, soddisfanno le richieste di ROHS; l'attrezzatura funziona senza perdita dell'olio ed ambiente non inquinato
L'attrezzatura adotta i modi di funzionamento manuali, semiautomatici ed automatici, il lato dell'attrezzatura è fornito di vetro di protezione e la parte anteriore è fornita di sensori dell'operazione manuale. Si fermerà a tempo durante l'operazione manuale (gruppo di continuità); Le anomalie nel processo di produzione possono essere avvisate immediatamente ed i provvedimenti cautelari possono essere approntati per prevenire danni la lesione o to attrezzatura, con la protezione della grata, nessun rischi per la sicurezza;
La sostituzione della muffa è rapida e conveniente e l'interi sostituzione della muffa, installazione e processo di ricerca degli errori è di meno di 60 minuti.
L'attrezzatura funziona stabile, ha un'incidenza guasti bassa ed è facile da riparare e mantenere.
Durante l'impiego delle attrezzature, non c'è suono anormale, la vibrazione, nessun odore anormale e l'aumento di temperatura rispetta la norma; la pressione è all'interno della gamma permissibile.
Quando l'attrezzatura è anormale, l'allarme del cicalino e dell'indicatore luminoso ed appronta automaticamente le misure per assicurare la sicurezza e protegge l'attrezzatura.
Il sistema di controllo elettrico dell'attrezzatura: con le funzioni di protezione di sovraccarico e di protezione di cortocircuito. Quando il circuito del dispositivo si scontra il caso, il sistema di controllo ha tagliato l'alimentazione elettrica del circuito in 0,1 secondi.
Un impianto di alimentazione a cinque vie trifase di potere è adottato e le coperture dell'attrezzatura adottano le misure zero protettive del collegamento.
Il motore è installato saldamente ed il controllo richiede il sovraccarico, il cortocircuito e la protezione di circuito aperto ed il livello della protezione è sopra IP54.
Modo di controllo motorio: commutatore + contattore dell'aria + commutatore termico di protezione del motore o del relè per il sistema di controllo.
Applicazione
Questa bobinatrice automatica dello statore è adatta a bobina dello statore segmentato dei motori senza spazzola, quale la bobina dello statore di un motore a vento concentrato trifase.
Parametri tecnici
Nome di prodotto: | Bobinatrice segmentata automatica del centro dello statore |
Diametro del cavo | cavo di alluminio di ≤Φ2.0mm, del filo di rame o; |
Altezza di pila | ≤100mm; |
Capacità di memoria | secondo il disegno, su misura |
Stazioni d'avvolgimento: | tre-stazione di Due-asse |
Tasso del passaggio: | Il tasso di difetto del processo d'avvolgimento quale rottura del cavo e di isolamento difficile dopo l'avvolgimento è di meno di 0,1%; |
Tempo di ciclo: | Statore O.D 84mm, identificazione 42mm, altezza di pila Max60, diametro 1.5mm, 21 giro, singolo cavo del filo di rame, circa 20sec/2pcs; |
Velocità di avvolgimento: | 300rpm massimo; |
Applicazione | Motore senza spazzola, servomotore, motore passo a passo |
Manifestazione dell'immagine
