Luogo di origine: | La Cina |
Marca: | Nide |
Certificazione: | None |
Numero di modello: | ND-LAW-5B4A |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa di legno adatta per il trasporto del mare |
Tempi di consegna: | 45 giorni woking |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 120 insiemi all'anno |
Nome di prodotto: | Bobinatrice automatica dell'armatura del motore | Colore: | su misura |
---|---|---|---|
stazioni woking: | 1 | Usato per: | armatura media e grande del diametro di cavo |
Applicazione: | elettrodomestici, macchine utensili ed industria automobilistica dell'automobile, motore di CC | Metodo d'avvolgimento: | bobina dell'aletta di filatoio |
Tensione: | 380V | Tipo: | Completamente automatico |
Evidenziare: | bobinatrice automatica dell'armatura,fornitori della bobinatrice dell'armatura |
Bobinatrice automatica dell'armatura/bobinatrice dell'aletta di filatoio da vendere
NIDE produce e fabbrica varie bobinatrici del motore, compreso le bobinatrici dell'armatura, le bobinatrici dello statore, le bobinatrici BLDC/senza spazzola, le bobinatrici della bobina, le bobinatrici dell'ago, ecc.
Questa bobinatrice automatica dell'armatura è semplice funzionare ed ha progettato per le varie dimensioni dell'armatura. Adotta l'alta tecnologia efficiente di automazione industriale, efficienza di produzione di aumenti e conserva il cappotto di lavoro per i produttori del motore. La bobinatrice dell'armatura è automaticamente adatta non solo a singola bobina, ma anche ad avvolgimento in lotti automaticamente delle armature.
Applicazione della bobinatrice dell'armatura:
La bobinatrice automatica dell'armatura è utilizzata automaticamente nell'avvolgimento l'armatura o delle armature ad uncino del commutatore con le scanalature inclinate.
Ed è progettato per l'avvolgimento dei tipi vari di armature medie e grandi del motore del diametro di cavo utilizzate in elettrodomestici, in macchine utensili e nell'industria automobilistica dell'automobile, nel motore di CC, ecc.
Funzione e caratteristica della bobinatrice dell'armatura:
la bobinatrice dell'armatura 1.The è una macchina universale per l'avvolgimento delle una diversa gamma bobine delle armature ed è di facilitare il cavo automatico che aggancia, tagliente ed indicizzante.
l'argano di bobina dell'armatura 2.The è adatto non solo a singola bobina, ma anche a bobina in lotti delle armature.
3. secondo il diametro dell'armatura e la lunghezza della pila del rotore, il dispositivo di guida del filo di rame è semplice e rapido mettere.
regolazione di parametro di 4,100 memorie per il tipo differente armatura
il contatore 5.The può essere commutato per entrambi, la bobina di andata ed inversa.
6. Il cilindro trasporta automaticamente l'armatura.
7.It è cambiamento facile e veloce della muffa e del dispositivo. Il tempo di foggiatura del cambiamento è intorno 5 minuti.
8.After che il numero prestabilito dei giri è stato raggiunto, la bobinatrice si ferma automaticamente.
la bobinatrice dell'armatura 9.The può essere bloccata durante il ciclo d'avvolgimento per mezzo di un commutatore di arresto della leva.
la regolazione 10.Password può evitare facilmente il tipo cambiamento della regolazione.
alta efficace tecnologia di automazione industriale 11.The
La prova 12.I/O può essere effettuata dal touch screen,
la bobina 13.Different restituisce ogni scanalatura ed agganciare il cambiamento può essere messo.
l'intero processo 14.The è visualizzato dinamicamente e con la funzione dell'allarme della suono-luce.
15.Operator può trattare parecchie macchine allo stesso tempo che efficienza aumentante di produzione e costo della manodopera di risparmio.
Configurazione principale della bobinatrice dell'armatura:
copertura della lega 1.Aluminium
vetro organico 2.Imported
più forte struttura 3.Much.
4.Stable, dispositivo a prova di ondeggiamento e sistema di protezione del cavo,
5.Adapts 3 mette il servomotore di CA per controllare la bobina e l'angolo.
l'interfaccia del computer 6.User è con il menu di tocco, utente potrebbe pubblicare, modificare, conservare i dati ed il controllo di parola d'ordine anche disponibile.
Parametro tecnico della bobinatrice dell'armatura:
Nome di prodotto: | bobinatrice automatica del rotore dell'armatura del motore |
Gamma del diametro di cavo: | 0.16~1.2 millimetri |
Diametro dell'armatura: | 20~60 millimetri |
Lunghezza della pila: | 10~70 millimetri |
Diametro dell'asse: | 3~15 millimetri |
Lunghezza dell'asse: | meno di 250mm |
Scanalatura dell'armatura: | anche scanalatura |
Numero di giro: | 0~9999 |
Diametro del commutatore: | 8~40 millimetri |
Velocità di avvolgimento: | 0~2500 giri/min. |
Potere del motore a vento: | 1.5KW X 2 |
Inclini la rilevazione della velocità: | 0~3000 giri/min. |
Angolo che individua potere del motore: | 0.75KW X 1 |
Pressione di dotazione d'aria: | 4~6 Kg/cm2 |
Potere totale: | 4,0 CHILOWATT |
Tensione: | CA trifase 380V 50/60 di hertz |
Dimensione: | 2000 (lunghezza) X1000 (larghezza) X1800 (altezza) millimetro |
Peso: | 1250 chilogrammi |
Produttività della bobinatrice dell'armatura:
Per esempio: per una scanalatura 12, diametro di cavo di 0.38mm, 24 armature del commutatore della barra. Prende soltanto 22 seconds/pc
Come fare funzionare la bobinatrice dell'armatura
1.Put l'armatura nel meccanismo del mandrino manualmente.
2.Press il pulsante di avvio, il cilindro spingere automaticamente l'armatura nella giusta posizione.
la macchina 3.The si avvia automaticamente alla bobina di bobina,
4.Take la bobina ha completato a mano l'armatura fuori.
Immagine della bobinatrice dell'armatura:

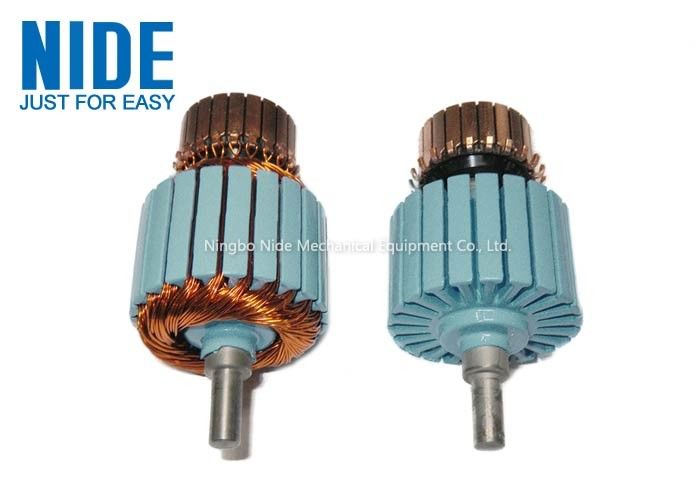

manifestazione dell'armatura 1.motor dopo la bobina di bobina
bobinatrice del motore 2.The che funziona manifestazione trattata
Video della bobinatrice dell'armatura
