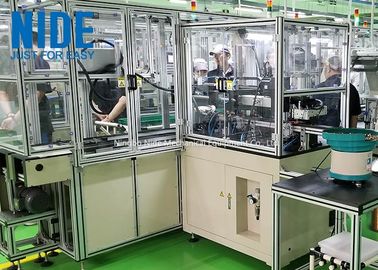

Linea di produzione completamente automatica su misura del rotore dell'armatura del motore elettrico con alta efficienza

Linea di produzione completamente automatica su misura del rotore dell'armatura del motore elettrico con alta efficienza

Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency

Dettagli:

Luogo di origine: La Cina
Marca: NIDE
Certificazione: CCC
Numero di modello: ND-ZZX-5R

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: USD(0~150000) per set
Imballaggi particolari: Cassa di legno adatta per il trasporto del mare
Tempi di consegna: 120Days
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 12line
Contattaci
Descrizione di prodotto dettagliata
nome: Linea di produzione manifatturiera dell'armatura Usato per: Produzione del rotore dell'armatura del motore
colore: RAL9010 o secondo il requisito di cliente Tipo: COMPLETAMENTE AUTOMATICO


Catena di montaggio completamente automatica su misura di produzione del rotore dell'armatura del motore

I. La linea di produzione del rotore dell'armatura introduzione:
Questa catena di montaggio automatica del produciton è usata per la produzione manifatturiera dei rotori del motore (commutatori possono essere gancio o scanalatura).
La linea manufactuing dell'armatura automatica del motore è trasmessa dalla linea del nastro trasportatore e anteriore e posteriore le macchine possono essere collegate secondo un protocollo di comunicazione predeterminato per realizzare la produzione automatica intelligente ed il trasferimento del pezzo in lavorazione, il caricamento e lo scarico, la rilevazione ed il trasferimento del processo di produzione possono essere completati senza intervento manuale.
La catena di montaggio di produzione del rotore del motore consiste del tavolo operatorio principale (i porti compresi dell'alimentazione superiore e più bassa), della pressa di stampaggio dell'asse di rotore, della pressa di stampaggio del commutatore del rotore, dell'inserzione automatica della carta dell'isolamento del rotore, di doppia bobinatrice della bobina di rotore del armatur delle alette di filatoio e del saldatore a punti completamente automatico del commutatore del rotore, la macchina automatica di inserzione del cuneo di scanalatura del rotore, il tornio del commutatore del rotore dell'armatura, la sbavatrice del rotore dell'armatura, la macchina di prova integrata rotore completamente automatico.
Queste macchine formano una linea di produzione automatica del rotore attraverso i nastri trasportatori.
Il pezzo in lavorazione è disposto nella linea di produzione dalla console.
L'intera linea di produzione realizzerà il processo corrispondente secondo il processo pertinente.
Per concludere, sarà riciclata di nuovo al porto d'abbassamento per rimuovere il pezzo in lavorazione completato.
Ogni attrezzatura trattata ha funzioni quale l'allarme separato della regolazione, dell'esposizione, dell'operazione, del suono e della luce.
II. prestazione e caratteristiche
1. Questa linea automatica di produzione manifatturiera del rotore include il presser dell'albero dell'indotto, la stampa del commutatore del rotore dell'armatura, il inserter automatico della carta dell'isolamento del rotore, l'argano del rotore dell'armatura della forcella della mosca del doppio, il saldatore a punti completamente automatico del commutatore del rotore, il inserter automatico del cuneo di scanalatura del rotore dell'armatura, il tornio di rifinitura del commutatore del rotore, la sbavatrice del commutatore del rotore e la macchina di prova completamente automatica del rotore dell'armatura.
2. La linea completa attrezzatura di fabbricazione del rotore può essere collegata o azionata automaticamente indipendente.
3. Tecnologia di fabbricazione avanzata e specializzata ospite combinata con un sistema potente del nastro trasportatore per varie configurazioni planari differenti.
4. Presenta i vantaggi di semplicità, la flessibilità, alta efficienza e l'affidabilità, che può notevolmente conservare la manodopera, riduce l'intensità di lavoro e efficacemente migliora la produzione e la qualità.
5. Aspetto semplice ed elegante ad alta resistenza della struttura della struttura dell'tutto alluminio.
6. La console principale dell'operazione può eseguire lo schermo video e l'indagine centralizzati sull'intero sistema di produzione e può indicare e scrivere lo stato trattato del prodotto tramite le istruzioni di entrata a tastiera, che possono cambiare il processo di elaborazione del prodotto e l'operazione è umanizzata.
7. Rispetto alla linea di trasporto pneumatico, l'efficienza della trasmissione è più alta, il rumore è più piccolo ed il pezzo in lavorazione non è danneggiato durante il trasporto; la cinghia che trasporta la struttura combinata con il sistema di identificazione intelligente realizza la flessibilità dall'hardware e dal software e fa il cablaggio del più flessibile e diverso.
8. La linea intera di fabbricazione del rotore adotta il sistema di controllo automatico dell'identificazione. Ogni processo può leggere, scrivere ed identificare automaticamente lo stato lavorante del pezzo in lavorazione, di modo che la linea corpo può adattarsi meglio ai requisiti complessi e diversi del processo di produzione.
9. I clienti possono configurare i modelli differenti in una linea di produzione automatica altamente efficiente e pratica secondo i termini reali quali il tipo di prodotto, gli indicatori tecnici e le esigenze della produzione.
Parametri principali dell'attrezzatura di III.The
Possiamo personalizzare la macchina secondo i bisogni del cliente, prego ci contattiamo se la avete bisogno.
a. Parametri automatici della pressa di stampaggio del commutatore del rotore dell'armatura

Nome di prodottoPressa di stampaggio del collettore dell'indotto del motore
Armatura O.D:20-60mm
Asse O.D:3-15mm
Lunghezza dell'asse:32-250mm
Numero di scanalatura dell'armatura:8-24 scanalature
Commutatore O.D:8-40mm
Modulazione di ampiezza di velocità:0-670Hz
Fonte di aria:6-6Kg/cm2
Potere totale:1.0KW
Alimentazione:AC220V, 50/60Hz
Peso:Circa 400Kg
Dimensione:910*880*1300mm


b. Doppi parametri della bobinatrice della bobina dell'armatura dell'argano dell'aletta di filatoio

Nome di prodottoBobinatrice della bobina di rotore dell'armatura
Diametro di cavo:0.25~1mm
Armatura O.D:20~60 millimetri
Lunghezza della pila dell'armatura:10~60 millimetri
Tipo della scanalatura:scanalatura diritta (non non più di 36 scanalature)
Numero di scanalature dell'armatura:Dispari, anche scanalatura
Conteggio della gamma:0~99999
Diametro del commutatore:18~40 millimetri
Velocità della forcella della mosca:0~3000 giri/min.
Velocità di indirizzamento:0~3000 giri/min.
Processo di azione:Singola azione, automatica
Pressione d'aria:4~6 Kg/cm2, 0.5-0.7MPa
Potere a macchina:4KW
Temperatura:-10~40ºC
Umidità:40~90%
Alimentazione elettrica:3phase 380V±10% 50/60 di hertz
Peso totale:circa 1.180 chilogrammi
Dimensione:2000 (lunghezza) ×1300 (larghezza) ×1800 (altezza) mm3
Efficienza di produzione:800-900set/class (calcolato in base a 12slots 24hooks, 20turns)


c. Parametri completamente automatici della macchina della saldatura a punti del collettore dell'indotto del motore

Nome di prodottoMacchina hotstaking del commutatore di Armture
Metodo di caricamento: (scelga qualunque dai seguenti tre metodi)

caricamento 1.Manually/scaricare
la ferrovia di guida di spinta 2.Manually al carico/scarica
caricamento 3.Cylinder/scaricare

Metodo di indirizzamento:servo indirizzamento
Tipo del commutatore:gancio o colonna montante
Diametro di cavo:0.2mm-1.0mm
Diametro dell'armatura:20mm-60mm
Lunghezza della pila dell'armatura:10mm-60mm
Lunghezza dell'asse:50mm-250mm
Diametro del commutatore:10mm-40mm
Diametro dell'asse:3mm-17mm
Numero del gancio/colonna montante del commutatore:≥3
Metodo d'individuazione zero:disponga manualmente l'armatura, azionamento del cilindro un blocco per posizionare
Metodo del controllo della pressione:molla + cilindro + rilevazione di pressione
Metodo di raffreddamento della testa per saldare:raffreddamento ad acqua
Regolazione di parametro:metta sul touch screen e l'alimentazione, parametro anche può essere fissata
Metodo di controllo di alimentazione:risposte vicine del ciclo, alta precisione, inversione
Pressione appiattita dell'aria:4kg/cm2-6kg/cm2
Potere di fonte della saldatura:AC380V±10% trifase 50HZ 40KW
Potere del dispositivo di raffreddamento di acqua:AC380V±10% trifase 50HZ
Peso a macchina:800kg (per riferimento)
Dimensione:785 (L) x 910 (W) x 2100 (H) millimetro 3 (per riferimento)


Esposizione principale dell'immagine dell'attrezzatura di IV.The

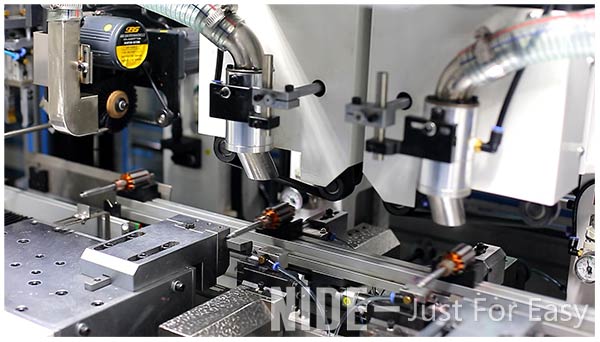

bobinatrice della bobina di rotore dell'armatura dell'aletta di filatoio del doppio 1.Thebobinatrice del motore, bobinatrice della bobina dell'armatura, bobinatrice del rotore

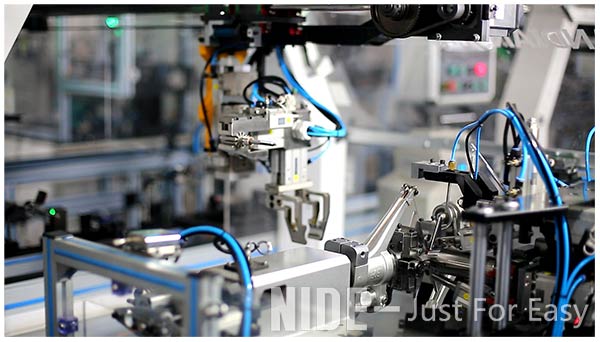

2. L'occhiellatrice calda del saldatore a punti del collettore dell'indotto
macchina della saldatura a punti del collettore dell'indotto automaticamente, occhiellatrice calda

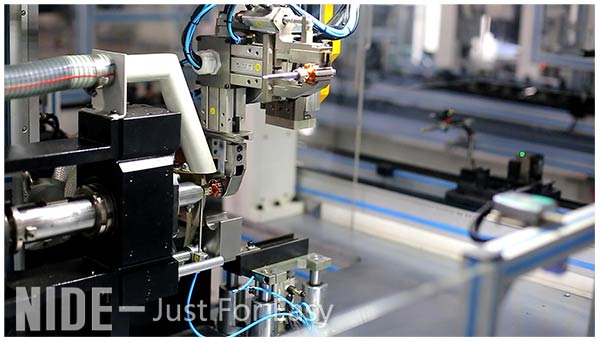

tornio del commutatore del rotore dell'armatura 3.The
tornio del collettore dell'indotto automaticamente
Linea di produzione completamente automatica su misura del rotore dell'armatura del motore elettrico con alta efficienza
