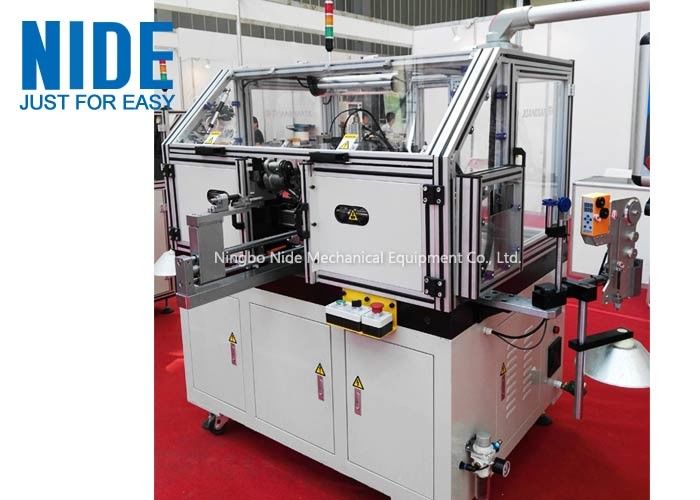

Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7

Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7

  • Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7
  • Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7
  • Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7
Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7
Dettagli:
Luogo di origine: La Cina
Marca: NIDE
Certificazione: None
Numero di modello: ND-LAW-5B2-F
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pc
Prezzo: Negotiable
Imballaggi particolari: Cassa di legno adatta per il trasporto del mare
Tempi di consegna: 60 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 800 insiemi/anno
Contatto
Descrizione di prodotto dettagliata
Condizione: nuovo Servizio su misura: Disponibile
Lunghezza della pila di armature: 10~60 mm O.D. dell' armatura: 20~60 mm
Potere della macchina: 4kw Peso totale: circa 1180 Kg
Evidenziare:

bobinatrice automatica dell'armatura

,

fornitori della bobinatrice dell'armatura

Avvolgitore automatico del rotore dell'armatura / Avvolgitore a fessura retta




Caratteristiche:
La macchina automatica di avvolgimento dell'armatura è adatta per l'avvolgimento della bobina dell'armatura con tre turni di produzione senza sosta
Tre tipi di modalità di avvolgimento della bobina: single slot - single hook, the single slot - double hooks, double layer winding; Il avvolgitore di armatura potrebbe fare due volte avvolgimento in una sola slot,quattro volte avvolgendo le due fessure adiacenti. Un totale di 100 set di parametri possono essere salvati nell'HMI secondo il modello di armatura No., durante l'avvolgimento, il parametro può essere visualizzato dinamicamente, compresa l'uscita di cambio, l'uscita accumulata, il tempo di ciclo, ecc.
L'HMI avvierà automaticamente l'allarme in caso di anomalie durante la produzione.
L'azionamento a singola azione, automatico e graduale può essere commutato.
apparecchiatura di tipo oscillazione stabile, muffa di protezione su e giù, proteggere il gancio
Trattamento automatico di rottura del filo, può essere impostato per essere snap break, ci sono due sequenze: avvolgimento prima poi rompere, rompere prima poi vento.
Metodo di alimentazione: alimentazione a cilindro e alimentazione manuale

Caratteristiche tecniche generali:
1.Livello automatico:carico/scarico manuale, avvolgimento automatico.
2.Tempo di ciclo: secondo il campione
3Pressione dell'aria:0.5-0.7MPa, tensione:3 fase 380V AC±10%,50/60HZ
4.Temperatura: -10~40oC, umidità: 40~90%
5Il dispositivo è dotato di una torre luminosa a tre colori per indicare lo stato della macchina.
6L'apparecchiatura adotta il disegno di cambio rapido degli utensili, che può realizzare un cambio rapido.
7Diversi livelli di protezione con password.
8.L'approvvigionamento d'aria di tutte le apparecchiature deve essere collegato al dispositivo di trattamento della fonte d'aria per garantire la qualità della fonte d'aria.
9.trattamento antirrugine della superficie delle parti dell'apparecchiatura (negriamento, galvanoplastica, verniciatura).
10Il telaio dell'apparecchiatura principale adotta il telaio di saldatura, il lato superiore adotta il profilo di alluminio e la forma del vetro acrilico, e il colore del corpo ospitante è grigio condizionatore d'aria (RAL7035).
11.Ogni stazione di funzionamento è dotata di illuminazione a LED.
12.L'apparecchiatura ha segnali di protezione della sicurezza, parti di sicurezza gialle, pulsante di arresto di emergenza, segnali di avvertimento di funzionamento.
13.L'apparecchiatura è controllata da PLC e il touch screen è comodo per il debug.
14.Specificità:commutatore tipo gancio, doppio avvolgimento, tipo pesante ad alta velocità


Specificità principale:

Nome del prodotto Macchine per avvolgere la bobina del rotore di armatura
Dia del filo: ¢ 0,25 ~ ¢ 1 mm
O.D. dell' armatura: ¢20~¢60 mm
Lunghezza della pila di armature: 10~60 mm
Tipo di slot: slot dritto ((non più di 36 slot)
Numero di slot per armature: Strano, pari
Distanza di conteggio: 0~99999
Diametro del commutatore: ¢18 ~ ¢40 mm
Velocità della forchetta: 0 ~ 3000 giri/min
velocità di indicizzazione: 0 ~ 3000 giri/min
Processo d'azione: Azione singola, automatica
Pressione dell' aria: 4~6 Kg/cm2
Potenza della macchina: 4 kW
Fornitore di alimentazione: 3 fasi 380V ± 10% 50/60 Hz
Peso totale: circa 1.180 Kg
Dimensione: 2000 ((lunghezza) × 1300 ((larghezza) × 1800 ((altezza) mm3
Efficienza della produzione: 800-900 set/class (calcolato in base a 12 slot, 24 ganci, 20 giri)



Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7 0

Configurazione principale:
1) PLC:MITSUBISHI FX-3U ((Tipo ad alta velocità)
2) Modulo di interfaccia:MITSUBISHI ((Tipo ad alta velocità)
3) Modulo di conversione:MITSUBISHI
4) Servomotore di indicizzazione 750WX1 asse: MITSUBISHI
5) Servomotore di avvolgimento 1500WX2 asse: MITSUBISHI
6) Relay:OMRON
7) Touch screen:MITSUBISHI(7")
8) Interruttore d'aria:MITSUBISHI
9) Fonte di alimentazione combinata LDDY doppio circuito: Made in house
10) Commutazione:SCHNEIDER
11) Tensione 10YN:MITSUBISHI ((Pulvere magnetica controllata elettronicamente)
12) Cuscinetto a sfera:UBC (marchio America)
13) Trasmissione Guida lineare:ABBA (marchio di Taiwan) o Hi-win
14) Volante di avvolgimento: nuova fusione a stiro in lega, regolazione dell'equilibrio dinamico a doppio albero
15) Fuso di avvolgimento: elimina la struttura oscillante e può essere smontato e assemblato rapidamente
16) Fusole di indicizzazione:Made in house
17) Attrezzatura per avvolgimento: cambio rapido, spegnimento completo HRC60
18) Struttura migliorata del corpo della macchina
Piastra di lavoro: ghisa nodulare di spessore 80 mm, invecchiamento naturale superiore a 2 anni
Base di trasmissione di avvolgimento: ghisa nodulare, invecchiata da 1-1,5 anni
Base di trasmissione di indicizzazione: ferro duttile, invecchiato da 1-1,5 anni
19) Buffer:AIRTAC
20) Cilindro:SMC
21) Elementi di trattamento dell'aria:SMC
22) Valvola magnetica: SMC



Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7 1



Bobinatrice automatica del rotore dell'armatura con il Mpa di pressioni d'aria 0,5 - 0,7 2
