Luogo di origine: | La CINA |
Marca: | nide |
Certificazione: | CE |
Numero di modello: | ND-DZXSJ |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | Caso di legno che è adatto a trasporto del mare |
Tempi di consegna: | 60 giorni lavorativi |
Capacità di alimentazione: | 120 insiemi all'anno |
colore: | negoziabile | circostanza: | nuovo |
---|---|---|---|
usato per: | un motore di 3 fasi | controllo: | operazione a distanza del telefono |
sistema: | Servomotore di CA | ||
Evidenziare: | linea di produzione del motore elettrico,processo di montaggio del motore |

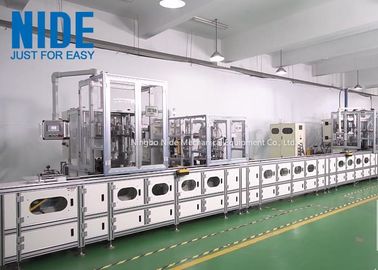

Linea di produzione trifase automatica dello statore di bobina del motore del electirc macchina con controllo di remotor
La linea di produzione trifase dello statore del motore elettrico della lavatrice ha sei posti di lavoro, tre teste di bobina di bobina ed una bobina inserenti la stazione.
Caratteristiche della macchina:
Questa linea di produzione dello statore del motore elettrico è fornita della bobina di bobina automatica dello statore e macchina dell'inserimento.
Questa linea è usata per la bobina dello statore del motore della lavatrice, la bobina dello statore del motore del ventilatore della tavola, ecc. Le caratteristiche è come qui sotto:
1. Adatta il servo sistema motorio come l'alimentazione per l'avvolgimento, la muffa che immerge, l'indirizzamento della tazza, cavo di CA che hooking&cutting e l'alimentazione di carta, adatta il motore di riduzione variabile trifase di frequenza come l'alimentazione di indirizzamento della piattaforma girevole;
2. Funzione: una bobina di tre bobine di strato è individualmente completa da tre stazioni d'avvolgimento;
3. Il fuso è controllato dal servomotore; l'accuratezza dei giri è giro ±1; la velocità di lavoro può essere fissata a caso e l'intera macchina non ha vibrazione e rumore ovvi;
4. Possibile per l'avvolgimento del paralle di due cavi; la bobina è ordinata e nessun danno per il cavo smaltato. La macchina fermerà automaticamente una volta il cavo è finita;
5. Adatta il servo sistema di moto per cavo che aggancia e tagliando l'asse DI X-Y che si muove alla direzione da sinistra a destra anteriore-indietro, il cavo del ponte e la lunghezza del filo di piombo possono essere regolato;
6. La immersione della muffa è controllata dal servo sistema
7. Il parametro trattato di ogni statore può essere fissato individualmente e conservato sul HMI;
8. Adatta il divisore della camma per la bobina che inserisce lo scambio di foggiatura della stazione, la velocità è controllato dal convertitore di frequenza;
l'intera macchina 9.The è consistita di che avvolge il meccanismo di rotazione dell'aletta di filatoio, il meccanismo di sollevamento d'avvolgimento della muffa, la bobina inserenti il meccanismo di rotazione di angolo, il meccanismo anteriore-indietro da sinistra a destra del braccio di agganciamento del cavo, ecc.;
10. Ha errore che diagnostica la funzione;
11. Usi mylar come il cuneo;
12. Adatta il servomotore per l'alimentazione di carta, l'inserimento del cuneo di scanalatura di intervallo può essere messo. La lunghezza ed il numero del cuneo possono essere fissati;
13. Materiale delle parti critiche di lavorazione con utensili: acciaio da utensili;
il meccanismo a pressione del cavo 14.The è stabile ed affidabile, può avvolgere direttamente ed esattamente la bobina nella muffa d'avvolgimento;
il meccanismo di bobina 15.The, cuneo che fa il meccanismo, bobina che spinge il meccanismo, bobina che inserisce il meccanismo ha funzione della pre-decelerazione;
la velocità di bobina 16.The, la velocità di immersione della muffa, la velocità muoventesi del braccio di agganciamento del cavo, cuneo che fa la velocità, la velocità di indirizzamento della piattaforma girevole, bobina che inserisce l'altezza ed il tempo di completamento dispinta può essere fissata sul HMI;
17. Nessun danno per il cuneo, cavo dopo l'inserimento della bobina;
18. Tempo di ciclo per la singola bobina di statore inserting≤32sec/pc
19. C'è un dispositivo di protezione rotto del cavo, la macchina arresto di emergenza se nessun cavo o cavo tagliato.
Caratteristica tecnica:
Diametro dell'oscillazione dell'aletta di filatoio: | 220mm; |
Lunghezza della pila: | ≤90mm; |
Statore OD: | ≤150mm; |
Velocità di avvolgimento: | ≤2100RPM; |
Numero dei salti: | 2-4 sezioni |
Diametro di cavo: | 0.18-1.1mm; |
Numero d'avvolgimento parallelo del cavo: | ≤2 |
Pressione d'aria: | 0,5 ~ 0.6MPa; |
Potere: | 14Kw; |
Peso: | 4000KG; |
Temperatura ambientale: | -10~60℃ |
Dimensione della macchina: | (l) 2700* (w) 2300* (H) 2200 (barilotto compreso del cavo) |
La bobinatrice del motore per lo statore del motore della lavatrice
